مبرد مارپیچ

در آزمایشگاه شیمی معمولا یک مبرد یا کندانسور شیشه ای  برای تبدیل بخارات به مایع با فرایند خنک شدن استفاده می شود.

مبرد ها  معمولا  در کارهای آزمایشگاهی مانند تقطیر ، رفلاکس و استخراج استفاده می شوند.

در  عمل تقطیر ، یک حلال و حل شونده گرم می شود تا زمانی که اجزای حلال به نقطه بخار خود برسند .

و بخارات متراکم  می  شوند و در یک ظرف جداگانه جمع شوند.

ساده ترین و قدیمی ترین کندانسور فقط یک لوله بلند بوده  که از طریق آن بخارهای حلال  هدایت می شوند و هوای خارج آن مبرد  را ایجاد  می کند.

در حالت کلی  یک کندانسور دارای یک لوله یا محفظه بیرونی مجزا است.

که از طریق آن آب (یا برخی مایعات دیگر) در آن چرخش می شود تا یک سرمایش بهتر فراهم شود.

مبردهای  آزمایشگاهی معمولاً از جنس شیشه برای مقاومت در برابر  خوردگی مواد شیمیایی ، برای سهولت در تمیز شدن ، و قابلیت مشاهده داشتن، هستند.

شیشه بورسیلیکات برای مقاومت در برابر شوک حرارتی و گرمایش ناهموار توسط بخار کندانسور. بعضی از کندانسورها برای کارهای اختصاصی (مانند تقطیر آب) ممکن است از فلز ساخته شوند.

انواع کندانسور

کندانسور لیبیگ ساده ترین طرح  را دارد که ساخت آن آسان و ارزان است .

و فقط یک لوله ساده است که با خنک کننده در ارتباط است.

کندانسور وست

کندانسور وست  نوعی از Liebig است ، فقط  باریک تر ، با مخروطی شکل است.

که با توجه به مصرف مایع خنک کننده ، سرمایش کارآمدتری را ایجاد کند.

کندانسور Allign

یا کندانسور لامپ به نام فلیکس ریچارد آلین (1854-1915) نامگذاری شده است.

کندانسور از یک لوله شیشه ای بلند با یک مخزن آب تشکیل شده است.

مجموعه ای از لامپ های روی سطح باعث افزایش اجزای بخار می شوند.

کندانسور دیویس

یک کندانسور دیویس ، که به عنوان یک کندانسور سطح دوگانه نیز شناخته می شود ، مشابه کندانسور لیبیگ است .

اما با سه لوله شیشه ای متمرکز به جای دو. مایع خنک کننده در هر دومخزن  بیرونی و لوله مرکزی گردش می کند.

این باعث افزایش سطح خنک کننده می شود .

گراهام

کندانسور گراهام یا گراهامز دارای یک سیم پیچ مارپیچ با خنک کننده است .

که طول کندانسور را به عنوان مسیر بخار-میعانات ایجاد می کند.

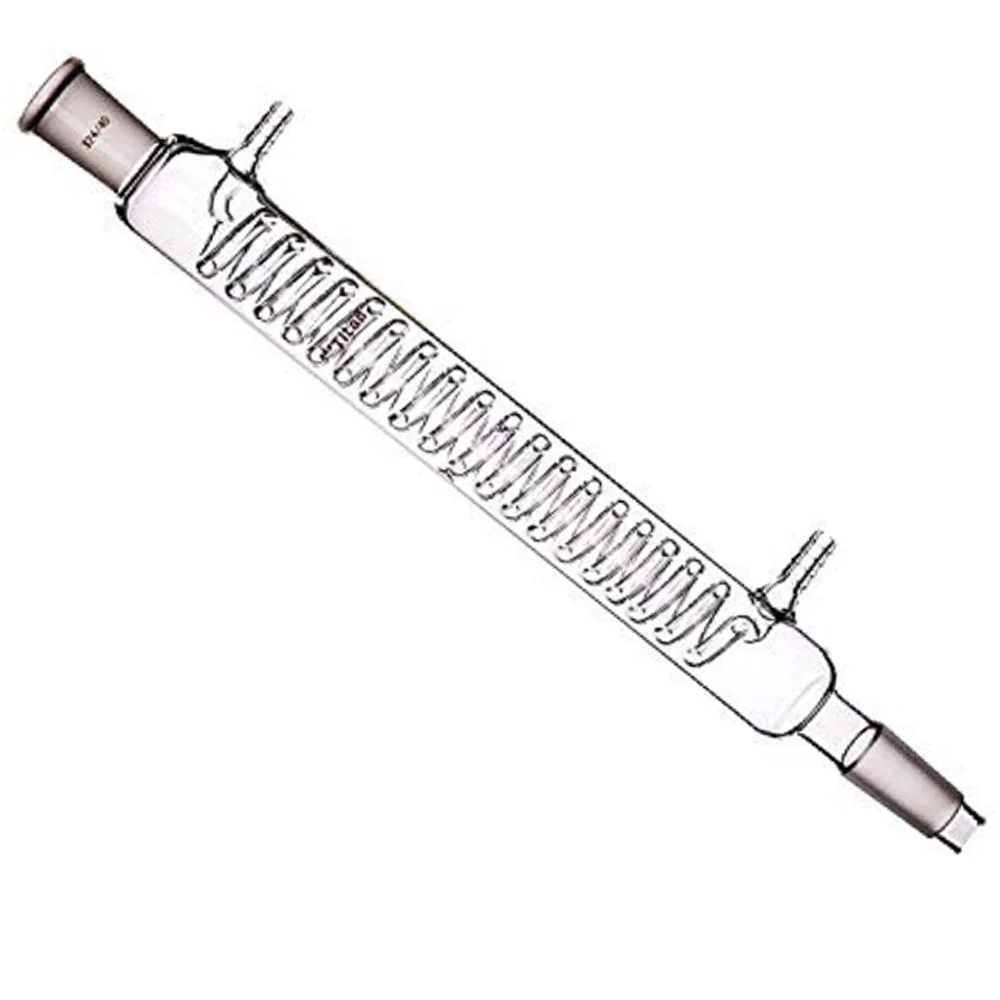

مارپیچ

کندانسور مارپیچ دارای یک لوله تراکم مارپیچ است که دارای اتصالات ورودی و خروجی در بالا و در یک طرف است.
